蕪湖地暖回填的抗凍性如何保證其冬季施工效果？
信息來源：www.jindingpingji.com 發布時間：2025.08.07

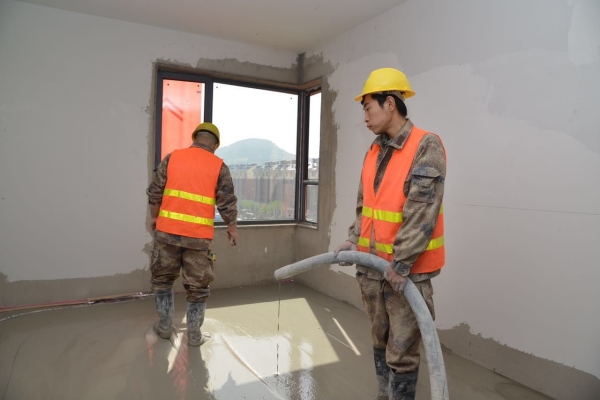

在蕪湖冬季進行地暖回填施工時，需通過材料優化、工藝控制及科學養護三方面保障抗凍性與施工質量，具體措施如下：
一、材料優化提升抗凍性
1. 水泥選型：采用P.O 42.5及以上標號硅酸鹽水泥，其水化熱高、早期強度發展快，可縮短低溫環境下的凝結時間。
2. 骨料級配：使用含泥量＜1%的中粗砂與5-10mm級配碎石，通過優化顆粒級配減少空隙率，提升密實度。
3. 外加劑復配：摻入復合型防凍劑（含、等組分），使混凝土液相冰點降至-15℃；同步添加聚羧酸減水劑降低水灰比至0.45以下，減少自由水含量。
4. 纖維增強：按0.9-1.2kg/m3摻入聚纖維，形成三維網狀結構抑制塑性收縮裂縫，提升抗凍融循環能力（可達F150等級）。
二、低溫施工工藝控制
1. 熱工計算：根據《建筑工程冬期施工規程》（JGJ/T104）進行配合比熱工計算，確保入模溫度≥10℃。采用60℃熱水拌合，骨料預熱至5℃以上。
2. 分段施工：單次澆筑面積控制在30㎡內，采用跳倉法施工，間隔時間≤2小時。振搗采用50Hz高頻振搗器，確保密實度＞95%。
3. 環境控制：搭設裝配式保溫棚，內部采用燃油熱風機維持環境溫度＞5℃，風速控制＜3m/s。
三、全過程科學養護
1. 蓄熱養護：初凝后立即覆蓋復合保溫層（0.1mm塑料薄膜+50mm阻燃棉被），利用水泥水化熱維持內部溫度＞10℃持續72小時。
2. 動態監測：埋設溫度傳感器實時監測芯部溫度，當晝夜溫差＞15℃時啟用紅外加熱毯輔助控溫。
3. 強度管控：采用早強型配合比，確保3d強度≥12MPa、7d強度≥設計強度70%，抗壓試塊同條件養護，達標后方可撤除保溫。
通過上述技術措施，可有效保障-5℃環境下的回填層質量，28d強度達C20標準，導熱系數穩定在1.8W/(m·K)以上，確保地暖系統冬季運行效能。施工中需特別注意界面處理，澆筑前對加熱管施加0.6MPa預壓力，防止混凝土收縮導致管材變形。
